产品概述

传统的无源滤波器虽然结构简单，设备投资少，但是它自身存在一些难以克服的缺点：补偿特性易受电网阻抗和运行状态的影响；易和系统发生并联谐波，导致谐波放大；只能补偿固定频率的谐波。有源电力滤波器（YFAPF）是近年来针对无源滤波技术的上述缺点而提出的一种谐波治理新技术，通过实时监测负载的谐波与无功分量，采用变换技术，将与谐波和无功分量大小相符、方向相反的电流注入到配电系统中，实现消除谐波、动态补偿无功的功能。

技术原理

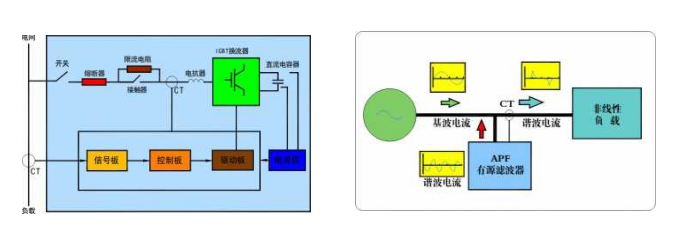

YFAPF有源滤波装置采用世界领先的主动控制动态谐波注入（OCDI）技术，通过检测负载回路中电流波形获取负载电流谐波信号，采用先进数字信号技术分析处理谐波信号并经由智能IGBT模块控制技术，将反相谐波电流注入负载配电系统中实现对2~51次谐波的完全消除。有源滤波器工作原理，如图所示，图中表示了系统电流、负载谐波源畸变波形和有源滤 波器产生的反向谐波电流波形。

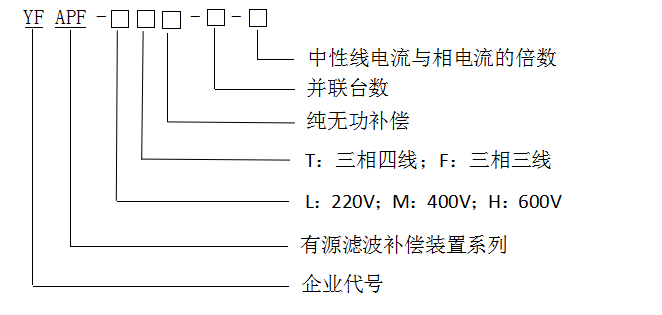

产品型号

产品特性

补偿动态的无功功率；

滤波系统的滤波效果受电力系统阻抗的影响小；

滤波系统的滤波性能好：

电力系统阻抗和滤波器之间不会产生串联或并联谐振：

同一交流系统中其它滤波负载产生的谐波电流不会流入有源 滤波

系统中有源滤波器的容量比无源滤波器的要小的多，初始投资和运行费用都比较低

YFAPF系列有源电力滤波器产品优势；

减少由于谐波电流造成的设备(补偿电容、熔断器、照明等) 的损坏几率，有效降低维护费用。

减小变压器的附加损耗，降低噪声，提升变压器的带载能力。

减小流过配电线路的电流有效值，提高功率因数，消除流过 配电线路的谐波。从而大大减小线路损耗，降低配电线缆的 温升，提高线路带载能力。

减少控制设备和继电保护装置误动作，提高供电的安全^可靠性。

按照业界的经验，有源滤波器滤除配电系统的谐波后，还可以节省5% ~ 15%电费，具体能节省多少，与配电系统的配置有关。

汉字液晶显示界面，操作简单，可实现远程监控，自动限流于额定电流可同时滤除2 - 50次的谐波电流，IGBT高速开关(20kHz),可迅速滤除谐波；

输岀电流响应时间小于1ms，可以同时滤波和补偿基波无功；

设计选型简单，只需测量负载谐波电流大小可以多机(不大于10台)并联运行，便于扩展容量；

YFAPF接入后，还能提升变压器和配电线缆的带载能 力，相当于对系统进行了一次扩容，减少了系统在扩容方面的投入。

应用领域

YFAPF有源滤波装置可广泛应用于存在电压电流谐波及功率因 数过低的工业、商业和机关团体的配电网中，如：电力系统、 石油、化工、烟草、液晶、制药、造船、汽车制造、电信、水 泥、矿山、地铁、电气化铁路、造纸、精密机械加工、纺织、印 刷、半导体制造、精密电子、机场、港口、医疗等供电与配电 系统。YFAPF有源电力滤波器是采用先进的电子技术和基于高速DSP器件的数字信号处理技术支撑的新型电力谐波治理专用 设备。该装置采用矢量筛选技术，可对2~50次谐波之间进行 有选择的补偿或者全部的谐波补偿。该装置集动态滤波、动态 无功补偿于一体，性能优异，具有响应速度快、滤波精度搞、不 受系统参数影响的优点，是理想的谐波治理产品。YFAPF还可 专门用于无功补偿，实现动态快速补偿无功功率波动的性能。
